W konstrukcjach krótkofalarskich (i nie tylko) często potrzebujemy wykonać połączenia dla obwodów w.cz. Nadaje się do tego popularny i tani kabel koncentryczny YWL50 0,45/1,3.
Jest to mniej więcej odpowiednik kabla RG-174. YWL jest jednak bardziej miękki i łatwiej nim wykonywać połączenia tam gdzie brakuje miejsca.
Pomimo niskiej ceny ma on dosyć dobre parametry.

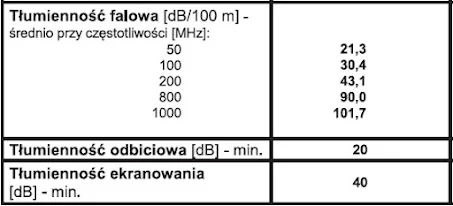

Tak przedstawia kabel producent.
Wszystkie parametry znajdziemy w nocie katalogowej znajdującej się tutaj. [ KLIK ]
Zobaczmy co ma do powiedzenia na temat tego kabla analizator NanoVNA. Na początek tłumienie:
Do pomiarów miałem odcinek około 10 mb więc wyniki należy pomnożyć przez 10. Zasadniczo wyniki niewiele się różnią od parametrów deklarowanych przez producenta:

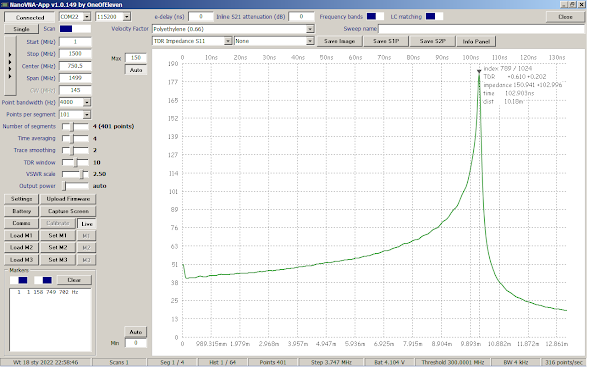

Tak długość kabla zmierzył NanoVNA:
Do pomiaru kabel był zwarty na końcu. Należy też odjąć długość złącz (wtyk i gniazdo SMA) na początku kabla.
Generalnie jestem zadowolony z tego kabla. Łatwo się lutuje i bez problemów można na nim zagniatać złącza SMA. Śmiało można go stosować do częstotliwości 1 GHz lecz jako kabelków pomiarowych do na przykład NanoVNA bym go nie polecał :).
Przy tych parametrach i jakości wykonania jest wart swojej ceny.
.
