26 stycznia 2022

Timer 555 obchodzi 50 urodziny!

555 (nazywany też NE 555) – układ scalony (chip) pozwalający na realizację wielu funkcji, np. układu czasowego (timera) czy multiwibratora (generatora przebiegów prostokątnych).

Układ ten został zaprojektowany i skonstruowany przez Hansa R. Camenzinda w 1970 roku, wprowadzony do sprzedaży w 1971 roku przez firmę Signetics (przejętą później przez Philips). Jego oryginalnym oznaczeniem był SE555/NE555, był też nazywany „The IC Time Machine” (układ scalony – maszyna czasu). Dzięki swojej prostocie użytkowania, niskiej cenie i dobrej stabilności jest wciąż w użyciu. Do 2003, corocznie produkowano miliard takich układów.

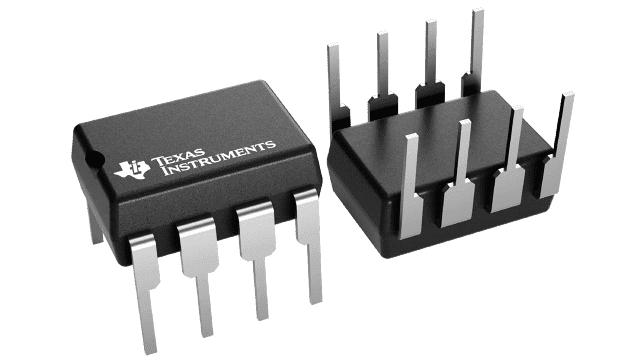

Produkowany przez wiele firm, między innymi przez TI (rys. na wstępie).

Timer 555 jest jednym z najpopularniejszych i najbardziej wszechstronnych układów, które kiedykolwiek wyprodukowano. Składa się z 23 tranzystorów, 2 diod i 16 rezystorów na płytce krzemowej, umieszczonej w 8-nóżkowej obudowie. Układ 556 to podwójna wersja układu 555 w 14-nóżkowej obudowie. Układ 558 to poczwórna wersja 555 (z małymi modyfikacjami) umieszczona w obudowie 16-nóżkowej (końcówki DIS i THR są wewnętrznie połączone, TR reaguje na zbocze opadające sygnału zamiast na poziom napięcia). Dostępne są także wersje wykonane w technologii CMOS, o obniżonym poborze mocy i zmniejszonych prądach upływu wejść progowych, co pozwala na zastosowanie większych wartości rezystorów (dłuższe czasy impulsów, obniżenie poboru prądu, zwiększenie stabilności odmierzania czasu przez zastosowanie kondensatorów nieelektrolitycznych, jednak tego typu układy są wrażliwe na elektryczność statyczną). Do grupy układów CMOS należą TLC555 (Texas Instruments) czy ICM7555 (Intersil).

Źródło

Z tej okazji Hackaday zorganizował konkurs w którym hakerzy wszystkich pasji prezentują swoje najlepsze prace, aby pokazać swoją miłość do Małego DIP, który tak wiele może.

Więcej na: https://hackaday.com/2022/01/20/congratulations-winners-of-the-2021-555-timer-contest/

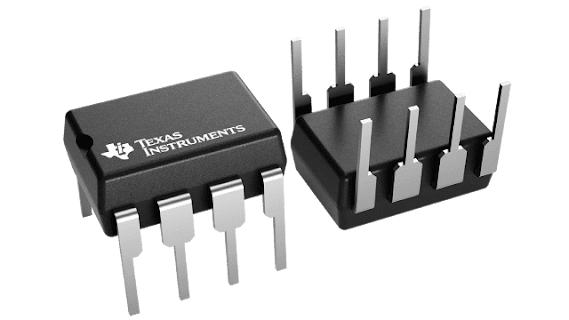

Rysunek tytułowy pochodzi ze strony https://www.ti.com/product/NE555

25 stycznia 2022

TYT MD 2017 GPS nowy software.

RADIOTELEFON DMR + ANALOG TYT MD 2017 GPS

Opisu i parametrów nie będę powielał. Są dostępne w internecie.

Napiszę tylko parę słów o zmianie oprogramowania wewnętrznego.

Najnowsza dostępna stabilna wersja to 4.15 i 4.17 z marca 2020 r.

Są jednak nowsze wersje. Zawierają one jednak drobne niedopracowania.

Aby uniknąć błędów podczas aktualizacji oprogramowania, należy wybrać odpowiednią i najnowszą wersję zgodnie z dostępnymi wersjami:

Wzmianka REC oznacza wersję z 10 000 kontaktów i dostępną funkcją nagrywania, natomiast wzmianka CSV oznacza wersję ze 100000 kontaktów, ale bez funkcji nagrywania.

Wzmianka GPS oznacza wersję tylko dla modelu GPS.

Firmware z 10 000 kontaktów z funkcją nagrywania (REC)
MD-2017(GPS-REC)- S 0x.0x.bin dla wersji z GPS
MD-2017(REC)- D 0x.0x.bin dla wersji bez GPS

Firmware ze 100 000 kontaktów bez funkcji nagrywania (REC)
MD-2017(CSV-GPS)- P 0x.0x.bin dla wersji z GPS

MD-2017(CSV)- V 0x.0x.bin dla wersji bez GPS

Pliki .bin dostępne są tutaj: Firmware do TYT MD 2017

Żeby wgrać nowe oprogramowanie do radiotelefonu za pomocą PC-ta

musimy pobrać program DMR Download Software , uruchomić go

i wykonać to co jest na poniższym obrazku:

Wcześniej musimy wprowadzić radiotelefon w tryb DFU.

Żeby to zrobić wciskamy pomarańczowy górny przycisk i PTT.

Trzymając je wciśnięte włączamy radiotelefon włącznikiem.

Powinna mrugać na przemian na czerwono i zielono dioda LED.
Gdy mruga puszczamy przyciski.
Po wgraniu nowego oprogramowania wyłączamy i ponownie włączamy radiotelefon i cieszymy się nowym oprogramowaniem.

Wgrywanie może trochę potrwać więc czekaj cierpliwie. Po zakończeniu wgrywania pokaże się stosowny komunikat.

UWAGA!

Nie ponoszę odpowiedzialności za błędy popełnione podczas wgrywania oprogramowania a zwłaszcza za wgranie niewłaściwych plików do radiotelefonu! Powyższy opis informuje tylko jak należy to zrobić. Wszystko co robisz czynisz na własną odpowiedzialność.

05 stycznia 2022

Analizator widma i generator w.cz? Czemu nie?

NanoVNA może pracować jako odbiornik kontrolny.

Tak analizator widzi sygnał nadajnika. Jako antena został użyty kawałek drutu (około 5 cm) umieszczony w gnieździe S21 (CH0).

VNA był oddalony od anteny nadawczej o około 5 m i 2 ceglane ściany.

Test w paśmie 2 m i 70 cm. Moc 1 W, modulacja FM.

Oczywiście NanoVNA może pracować jako generator sygnałowy pracujący na dowolnej częstotliwości w zakresie od 10 kHz do 1500 MHz. Wystarczy włączyć funkcję CW. Wyjście sygnału z gniazda S11 (CH0).

Na początku było słowo...

„Na początku było słowo, a słowem było - NanoVNA. Zaprojektowany przez Japończyków, wyprodukowany przez Chińczyków. A chiński Hugen, a właściwie Gen Hu, zmodyfikował maszynę i wypuścił ją pod nazwą NanoVNA-H (z wyświetlaczem 2.8). Oryginalna maszyna działała początkowo tylko do 300 MHz, ale po aktualizacji oprogramowania układowego jej częstotliwość została zwiększona do 900 MHz, później do 1500 MHz. A NanoVNA-H otrzymał 4-calowy wyświetlacz i stał się NanoVNA-H4.”

http://www.cqham.ru/forum/showthread.php?40166-nanoVNA-%E8%E7-%CA%E8%F2%E0%FF&highlight=nanovna

Tak trafnie i w maksymalnym uproszczeniu na rosyjskim forum opisano historię powstania NanoVNA.

Powstały jeszcze inne wersje (V2, SAA-2 / V2Plus / V2Plus4 / LiteVNA, F, F-V2 i wiele innych) ale o tym trochę później…

Nie będę tu opisywał tego analizatora bo po wpisaniu w wyszukiwarkę zwrotu NanoVNA H znajdziemy wiele opisów jak i też jego parametry. Zamieszczę jednak parę informacji które nie są tak łatwo dostępne (ale są :) ).

Zacznijmy od linków do najważniejszych twórców oprogramowania NanoVNA:

edy555 jest twórcą NanoVNA. Jego Ostatnie oprogramowanie to 0.8.0 z 2020.06.20

https://github.com/ttrftech/NanoVNA/releases

-------------------------------------------------------------------------------------------

Hugen, który stworzył wersję 2,8" NanoVNA-H.

Oprogramowanie jest dalej rozwijane przy współpracy z DiSlord

https://github.com/hugen79/NanoVNA-H/releases

-------------------------------------------------------------------------------------------

DiSlord naprawił wiele błędów i dodał dodatkowe funkcje. Jego najnowsza wersja Firmware dla NanoVNA-H i NanoVNA-H4, w pliku rar, można pobrać z grupy nanovna-users.

Strona wymaga posiadania konta i logowania.

https://groups.io/g/nanovna-users/files/Dislord%27s%20Nanovna%20-H%20Firmware

-------------------------------------------------------------------------------------------

OneOfEleven jest twórcą oprogramowania NanoVNA-App dla MS Windows. Jej wersja oprogramowania dla NanoVNA-H jest nawet częścią oprogramowania NanVNA-App dla MS Windows.

https://github.com/OneOfEleven/NanoVNA-H/tree/master/Release

Tu pobierzesz ten program z dysku Google.

-------------------------------------------------------------------------------------------

NanoVNA-Saver to chyba najpopularniejszy program na PC współpracujący z NanoVNA

https://github.com/NanoVNA-Saver/nanovna-saver/releases

-------------------------------------------------------------------------------------------

Android App jest aplikacją pozwalającą na wykorzystanie telefonu jako monitora i dotykowe sterowanie naszym NanoVNA. Umożliwia też zapamiętanie wyników pomiarów. Bardzo ubogo w stosunku do PC :(

Telefon musi mieć port USB-C z obsługą OTG.

https://github.com/cho45/NanoVNA-Web-Client/releases/tag/latest

-------------------------------------------------------------------------------------------

UWAGA

Jeżeli przez pomyłkę załadujecie program z NanoVNA-H4 lub innego modelu do NanoVNA-H to urządzenie się zablokuje czego efektem będzie biały ekran i brak dostępu do niego.

Odblokowanie polega na zwarciu pinów VDD i BOOT0 i włączeniu NanoVNA włącznikiem. Gdy zobaczymy biały ekran urządzenie powinno być w trybie DFU pozwalającym na załadowanie właściwego oprogramowania.

Po wejściu w tryb DFU piny można rozłączyć.

Niestety, do tej operacji niezbędne będzie otworzenie obudowy. Po zdjęciu obudowy należy zachować SZCZEGÓLNĄ OSTROŻNOŚĆ ponieważ mamy do płytki przyłączone zasilanie (akumulator) a każde zwarcie może wyrządzić nieodwracalne szkody.

Uwaga na wyświetlacz i jego tasiemkę przyłączeniową. Są bardzo delikatne.

-------------------------------------------------------------------------------------------

A teraz ciekawostka:
