Stacja lutownicza RL-1 wykonana na początku 2020 roku na podstawie materiałów zamieszczonych w czasopiśmie Elektronika Praktyczna 7/2007.
Zostało wprowadzonych kilka usprawnień o których możemy poczytać w dyskusji która toczyła się jakiś czas temu na ten temat na elektrodzie.
Schemat stacji.
Zasadnicza część stacji została wykonana na uniwersalnej płytce drukowanej która miała być prototypem i polem doświadczalnym do ewentualnych zmian i modyfikacji. Gdy okazało się, że wszystko działa jak należy, płytka uniwersalna została... :)
Transformator zasilający elektronikę i grzałkę lutownicy.

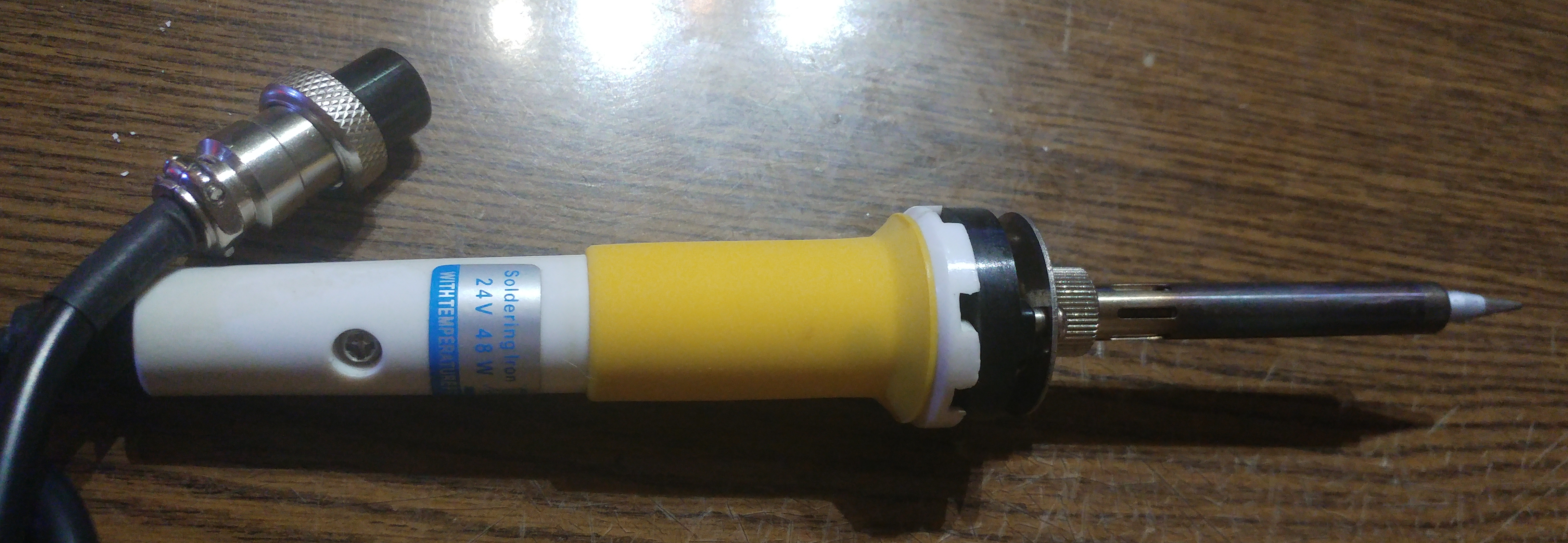

Lutownica której używam i jej złącze.
Stacja po zmontowaniu. Jako obudowa została użyta obudowa po r-telefonie RADMOR.
Wsad do procesora (hex i eep) znajdziesz tutaj:
Elementy do tego projektu (oprócz lutownicy) kupiłem w sklepie:
.
