21 lipca 2024

ZEGAR Z TERMOMETREM WiFi i POGODYNKĄ.



Mój nowy projekt.

Zegar jest sterowany sygnałem z Internetu poprzez sieć WiFi i NTP client. Poprzez lokalną sieć WiFi przekazywane są też dane z zewnętrznego czujnika temperatury.

Zegar sam się ustawia i synchronizuje więc nie posiada żadnych przycisków do ustawiania. Wada: Brak Internetu = brak zegara :(



Oprogramowanie umożliwia pomiar i wyświetlanie:

- aktualnego czasu

- temperatury wewnątrz pomieszczenia

- temperatury na zewnątrz

- ciśnienia atmosferycznego

- wilgotności wewnątrz pomieszczenia



Pomiar temperatury, ciśnienia i wilgotności wewnątrz pomieszczenia zrealizowany jest na zespolonym czujniku BMP 280 + AHT 20. Temperaturę na zewnątrz mierzy DALLAS  DS 18B20.







 Tak wygląda gotowy zewnętrzny czujnik temperatury (bez obudowy):



Ten czujnik udostępnia pomiary w lokalnej sieci WiFi więc mogą z niego korzystać i inne urządzenia.

Tak wygląda to pod przeglądarką internetową:



Całość części zewnętrznej czujnika temperatury zrealizowana jest na płytce ESP32 C3 Super Mini. Przy programowaniu pod Arduino INO należy wybrać płytkę Geekble Mini ESP-C3.

Docelowo czujnik zewnętrzy będzie zasilany z akumulatorka Li-Ion

który będzie ładowany z mini fotoogniwa. Czujnik pobiera około 20 mA.

Można wyłączyć czerwoną diodę na czujniku by zaoszczędzić dodatkowe

 kilka miliamperów.

 Można go też wprowadzać w stan uśpienia pomiędzy pomiarami.

Edytowane 22.08.2024r.

Dodałem zdalny odczyt napięcia akumulatorka który znajduje się w  zewnętrznym czujniku temperatury.

Teraz odczyt przez przeglądarkę internetową wygląda tak:

Oczywiście część zewnętrzna jest zasilana energią słoneczną, ale o tym będzie później.


Całość jest obsługiwana przez ESP32 z wyświetlaczem led matrix 8x8x7 na sterowniku MAX7219 podpiętym zintegrowanym czujnikiem BMP280+ATH20.

W moim projekcie jest 7 modułów 8x8 LED bo akurat taką konfigurację miałem :).



Tak się prezentują efekty mojej pracy:

Projekt jest cały czas udoskonalany i zmieniany ale myślę, że już prezentuje się ciekawie.

Pozostaje odwieczny problem - obudowa. Do puki nie powstanie wersja finalna obudowy nie będzie.



Jeżeli ktoś jest zainteresowany oprogramowaniem to proszę o kontakt. Chętnie się nim podzielę.



Oprogramowanie jest jakie jest. Jak się komuś nie spodoba to zawsze może napisać swoje :).

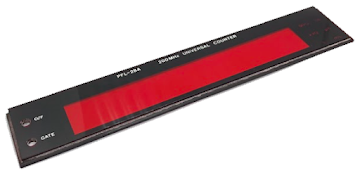

 Czerwony filtr można nabyć w sklepie







Należy tylko zmyć izopropanolem czarne malowanie.

 Czarne schodzi, czerwone pozostaje nienaruszone :)




.

09 lipca 2024

QUANSHENG UV-5R PLUS znany jako "Baofeng KILLER".



.

Zdjęcie pochodzi z jednej z ofert na AliExpress

Mój nowy nabytek. QUANSHENG UV-5R PLUS

Za cenę około 62 zł nie mogłem sobie odmówić :).


Radio podobne do Baofenga UV-5R? Tak. Ale to zupełnie inne radio!


Na razie tylko kilka podstawowych informacji.

Radiotelefon jest bardzo podatny na modyfikacje. Zarówno sprzętowe jak i programowe.

Praktycznie daje się go zmusić do pracy od 18 MHz do ponad 1,3 GHz. (Jest to maksymalny zakres częstotliwości chipa).

Oczywiście, poza pasmami przeznaczonymi dla krótkofalowców (mam na myśli VHF i UHF) ze względu na produkowane harmoniczne nie nadaje się do nadawania. Są już dostępne modyfikacje sprzętowe likwidujące ten problem.

Odbiorczo można sobie poszaleć :)

W moim egzemplarzu zmieniłem na razie oprogramowanie na egzumer.

Po testach pewnie coś o nim napiszę.


Tak wyglądają próbki nowego softu na wyświetlaczu:




Tak. Dobrze widzicie. To oprogramowanie udostępnia nawet analizator widma.

Kolejna ciekawa informacja. QUANSHENG UV-5R PLUS jest bliźniaczym bratem Quansheng UV-K5. Mają one identyczną elektronikę co oznacza, że soft pisany dla K5 będzie w większości przypadków działał poprawnie na 5R. W moim radiotelefonie jest właśnie soft napisany dla K5.

Co jeszcze można zrobić z tym radiotelefonem? Bardzo dużo. Poczytajcie tutaj:

Strona co prawda w języku Angielskim ale od czego są translatory? Kto chce to poczyta.



UWAGA! Oprogramowanie umożliwia odblokowanie nadajnika w pełnym zakresie częstotliwości. Nie muszę chyba wspominać o konsekwencjach nadawania poza pasmami na które mamy pozwolenie radiowe. 100 razy się zastanówcie czy się opłaca...



Na razie tyle. Jak coś zmodyfikuję to pewnie o tym napiszę :).


p.s. Czcionka na wyświetlaczu z pierwszego zdjęcia (z AliExpress) jest mocno muśnięta photoshop-em więc nie ma co się nim sugerować. Jest to tylko zdjęcie poglądowe.


.
