ESP8266 NodeMCU LUA



Ostatnio można za niewielkie pieniądze nabyć ciekawe moduły zbudowane na bazie ESP8266.

Na początek moduł widoczny na zdjęciu powyżej. Jego pełna nazwa to:

ESP8266 NodeMCU LUA CH340 ESP-12E WiFi

Co to takiego? Popatrzmy:

Moduł ESP8266 NodeMCU z układem CH340 i ESP-12E to popularna platforma do tworzenia projektów IoT (Internet of Things). Jest to niskokosztowy, energooszczędny mikrokontroler z wbudowanym Wi-Fi, który umożliwia łatwe łączenie się z siecią i tworzenie aplikacji internetowych.

Opis modułu

ESP8266 NodeMCU to platforma deweloperska oparta na mikrokontrolerze ESP8266, wyposażonym w układ Wi-Fi. Moduł ten jest często używany do prototypowania i tworzenia różnorodnych projektów związanych z IoT. NodeMCU jest zaprogramowane przy użyciu języka Lua, ale można go również programować za pomocą środowiska Arduino IDE.

Kluczowe komponenty

1. ESP-12E: Moduł Wi-Fi ESP8266 z większą ilością wyprowadzeń GPIO w porównaniu do poprzednich wersji.
2. CH340: Układ konwertera USB-to-Serial, który umożliwia programowanie i komunikację z komputerem.
3. LUA Interpreter: Wbudowany interpreter języka Lua dla szybkiego prototypowania.

Parametry techniczne

• Mikrokontroler: ESP8266EX
• Procesor: Tensilica L106 32-bit RISC
• Taktowanie: 80 MHz (możliwość przetaktowania do 160 MHz)
• Pamięć Flash: 4 MB (32 Mb)
• RAM: 80 KB SRAM
• Interfejsy: UART, GPIO, SPI, I2C, PWM, ADC
• Wejścia/Wyjścia: 17 GPIO (General Purpose Input/Output)
• Wi-Fi: 802.11 b/g/n, wsparcie dla trybów AP, STA, AP+STA
• Napięcie zasilania: 3.0V - 3.6V (zazwyczaj zasilany 5V przez port USB, wewnętrzny regulator zasilania 3.3V)
• Napięcie logiczne: 3.3V
• Konwerter USB-to-Serial: CH340G
• Wymiary: ok. 58 mm x 31 mm x 13 mm

Funkcje i cechy

1. Łatwa integracja: Moduł posiada wbudowany interfejs USB-to-Serial (CH340), co umożliwia łatwe programowanie i debugowanie.
2. Wsparcie dla Lua: NodeMCU ma wbudowany interpreter Lua, co umożliwia łatwe i szybkie prototypowanie.
3. Wielość interfejsów: Obsługuje różne interfejsy komunikacyjne, takie jak UART, GPIO, SPI, I2C, PWM, co pozwala na podłączenie szerokiego spektrum sensorów i urządzeń.
4. Wi-Fi: Wbudowany moduł Wi-Fi obsługujący standardy 802.11 b/g/n, z trybami pracy jako punkt dostępowy (AP), stacja (STA) oraz jednocześnie AP i STA.
5. Programowanie w Arduino IDE: Możliwość programowania w popularnym środowisku Arduino IDE, co znacznie zwiększa dostępność narzędzi i bibliotek.

Zastosowania

Moduł ESP8266 NodeMCU z CH340 i ESP-12E jest idealny do wielu zastosowań w dziedzinie IoT, takich jak:

• Inteligentne domy (smart home)
• Systemy automatyki budynkowej
• Monitorowanie środowiska
• Zdalne sterowanie i monitorowanie urządzeń
• Prototypowanie urządzeń sieciowych
• Systemy zbierania danych
• I co tam jeszcze przyjdzie nam do głowy


Ten moduł jest ceniony za swoją funkcjonalność, prostotę użycia i niską cenę, co czyni go popularnym wyborem zarówno wśród hobbystów, jak i profesjonalistów zajmujących się IoT i nie tylko.

Teraz kilka moich testów. Może je kiedyś dokładniej przedstawię?

Na tą chwilę to tylko pola stykowe i eksperymenty z oprogramowaniem.

Nie ma sensu bawić się w płytki i obudowy jak coś nie da się uruchomić lub nie będę w stanie tego ogarnąć ;)  Prawda?

Skaner sieci WiFi

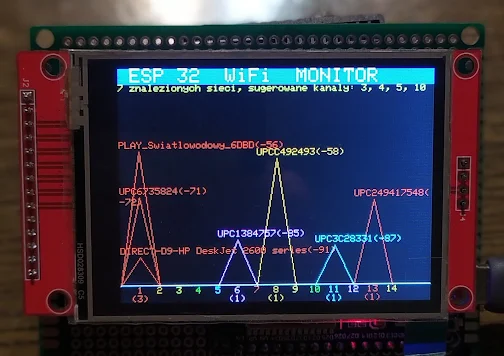

Kolejny skaner sieci WiFi

Ten jest akurat na bazie ESP32 ale wykonałem go wcześniej na ESP8266. Miał ten sam wygląd i te same funkcje.



Zegar z internetową synchronizacją czasu

Odbiornik GPS z modułem GY-NEO6MV2

Generator sygnałowy od 10 kHz do 160 MHz z modułem Si5351

To chwilowo tyle.

Jak będzie ktoś zainteresowany

 to chętnie

podzielę się szczegółami :)
