Jak zbudowa膰 transformator impedancji
z 300 om na 50 om?
Bardzo prosto.

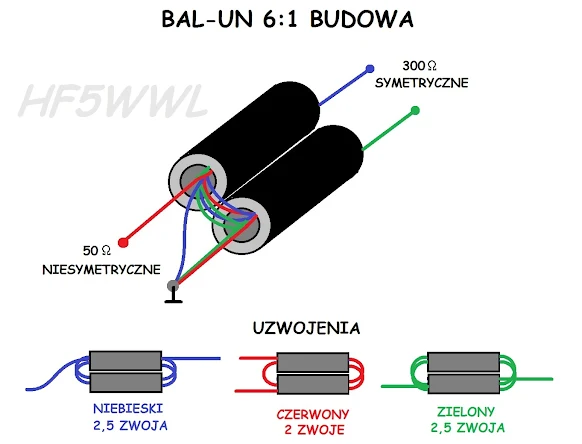

Uzwojenia nawijamy trzema przewodami. Dla wyja艣nienia zasady 艂膮czenia poszczeg贸lne uzwojenia zosta艂y pokolorowane. Tak b臋dzie 艂atwiej :)
Mo偶na zastosowa膰 pojedyncze rdzenie jak i te偶 rdzenie z dwoma otworami (np. z symetryzator贸w do anten TV).
Nale偶y KONIECZNIE pami臋ta膰 o mocy kt贸r膮 mog膮 przenie艣膰 nasze rdzenie i uzwojenia.
Transformator dzia艂a oczywi艣cie w obie strony.
P.s W transformatorze nawini臋tym na du偶ym rdzeniu z symetryzatora TV przewodami o 艣rednicy 0,6 mm (tzw. kros贸wk膮) Przy mocy podanej oko艂o15 W przy f=435 MHz izolacja na przewodach odparowa艂a. Tak wi臋c trzeba my艣le膰 co si臋 robi :) .
Gotowy transformator:
Jak to widzi NanoVNA?
Po stronie symetrycznej przy艂膮czone s膮 3 rezystory po 100R
(nie mia艂em pod r臋k膮 300R).
Pomiar wykonany dla pasma 70 cm.
.
