MIERNIK MOCY w.cz. na AD 8307



Miernik powstał dość dawno temu bo w 2018 roku. Jego "sercem" jest układ AD8307A pracujący w standardowej konfiguracji. Jest to miernik do urządzeń QRP.

Maksymalna mierzona moc to 30 W.

20 rezystorów 1k połączonych równolegle.

Rezystory 2W.

Otwory pod rezystorami obciążenia pomagają w ich chłodzeniu.

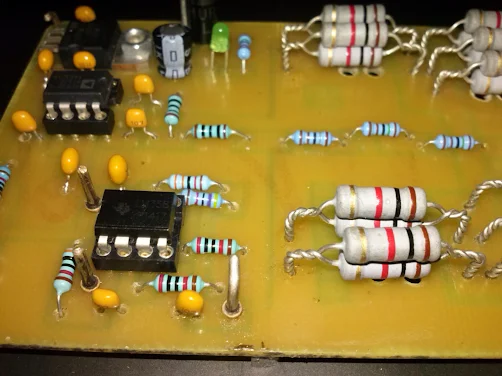

Płyta obsadzona elementami.

Pierwsza przymiarka do obudowy (jeszcze nie kompletnej).

Uzupełnione elementy obudowy.

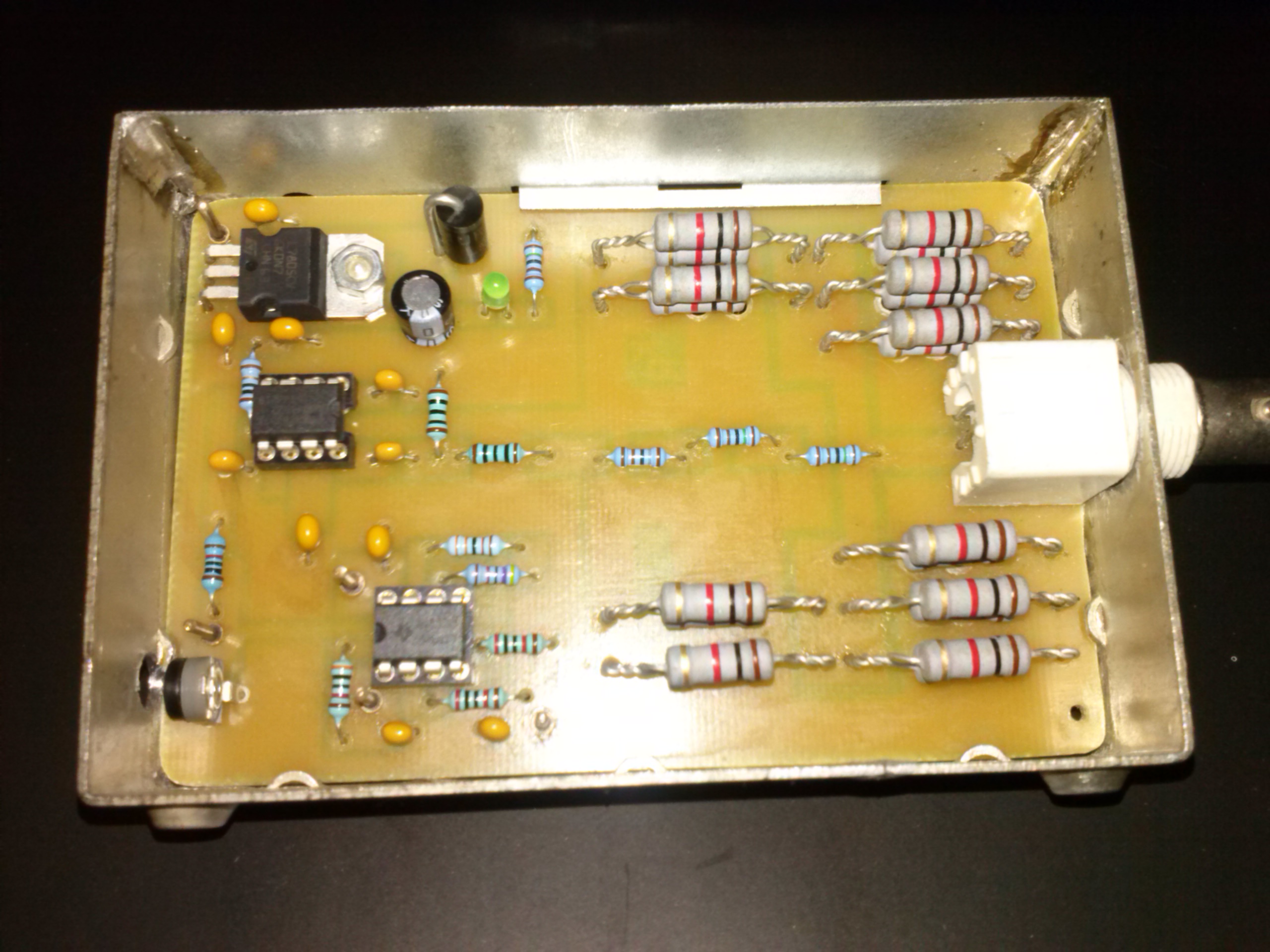

Obudowa z przegrodami ekranującymi.

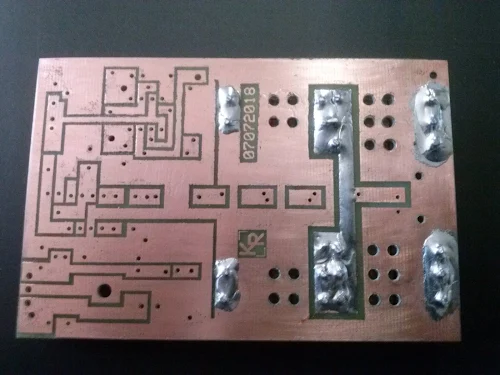

Widok od strony druku.

Całość z dołem obudowy.

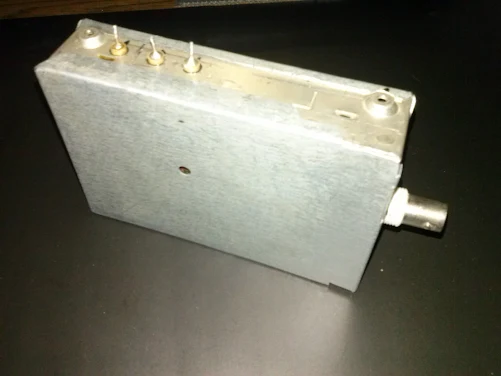

Gotowy miernik w zamkniętej obudowie.

Schemat miernika

Część dotycząca zobrazowania wyników pomiarów to osobne zagadnienie. Każdy może wykonać według własnych potrzeb.

Przykładowa skala którą zaprojektowałem dla miernika w wersji analogowej.

Miernik docelowo będzie miał odczyt cyfrowy. Prawdopodobnie będzie zastosowane Arduino NANO z wyświetlaczem 4x20 znaków. Może doczeka się wyświetlacza graficznego?





KOLEJNE ZMIANY

07.06.2024

Miernik doczekał się nowego układu wyświetlającego wyniki pomiarów:

Powyżej dopuszczalnej mocy wyświetlany jest komunikat:

Sam program sterujący pracą wyświetlacza jest jeszcze dopracowywany ale już działa!

Wyświetlacz (320x240 2,8") jest chwilowo obsługiwany przez

Arduino UNO ale docelowo będzie Arduino NANO.

.

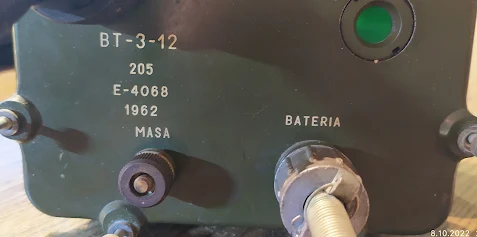

NOKTOWIZOR U-8191 z zasilaczem BT-3-12

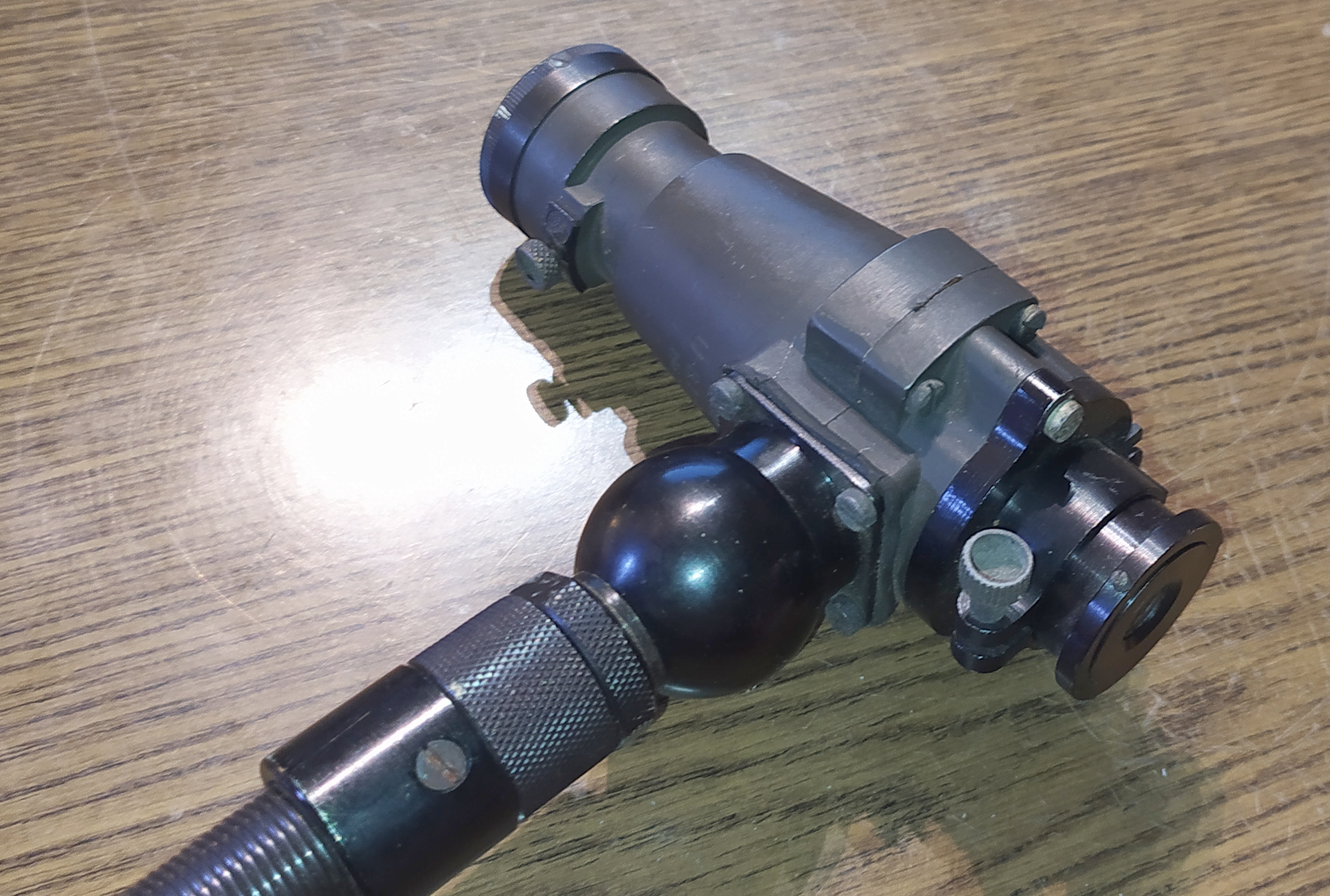

 Tak to wygląda.

Noktowizor jest oczywiście sprawny!

Wyprodukowany w 1962 r. czyli ma 60 lat.

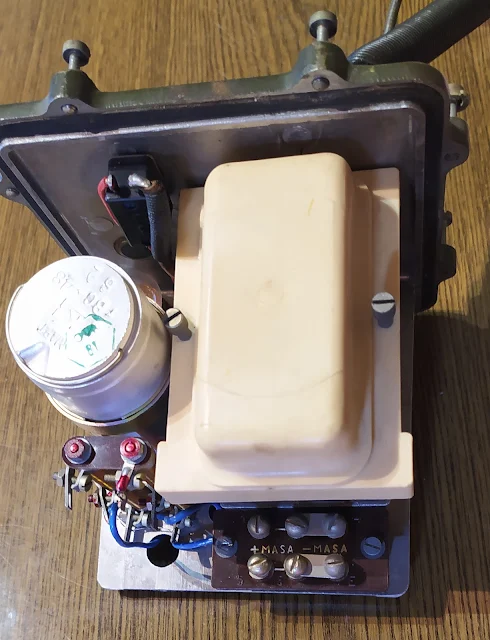

Na zdjęciu poniżej przedstawiony jest zasilacz. Napięcie stałe 12V jest zamieniane na zmienne za pomocą wibratora.

Zmienne napięcie podawane jest na transformator a następnie na powielacz.

Na wyjściu powielacza otrzymujemy 18...20 kV napięcia stałego.

Pod tym białym dekielkiem ze śrubami znajduje się powielacz napięcia.



Szukam wszelkich informacji o tym noktowizorze. Może ktoś ma jakąś dokumentację? Schemat?

Będę wdzięczny za wszelkie informacje.





.
