STARY WZMACNIACZ ANTENOWY FIRMY TESLA



Stary wzmacniacz antenowy firmy TESLA stosowany w antenach TV.

Wzmacniacz przystosowany do instalacji 300 om, tak zwanym "kablem płaskim". Zasilanie 6...9V (bateria 6F22  9V).



Zabytek jest w dobrej formie i nawet działa.

Poszukuję bliższych informacji o tej konstrukcji. Interesują mnie lata produkcji, schemat, ile to kosztowało itp. Ktoś coś wie?



.

J-pole + DŁAWIK POWIETRZNY (ugly balun).

 Ze względu na umiejscowienie anteny zdecydowałem się na dodanie do niej dławika w.cz.

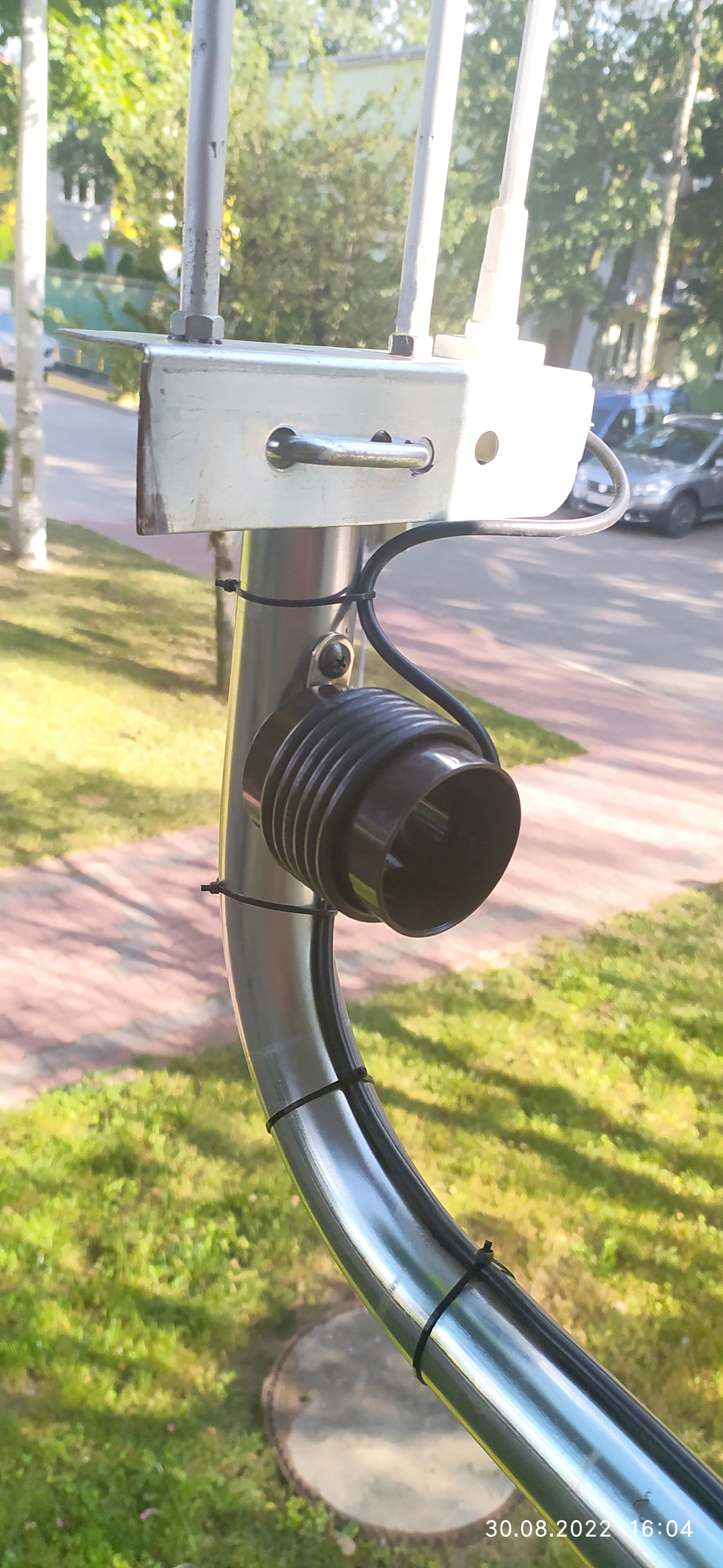

Dławik powstał poprzez nawinięcie kilku zwoi linii transmisyjnej na kawałku rury PCV. Szczegóły na zdjęciach powyżej.



Pomiar. SWR w pasmach 2m i 70cm po modyfikacjach przedstawiam  poniżej:

Jak na antenę wielopasmową to całkiem nieźle :)



 EDIT  04.05.2024

Dławik powietrzny został zastąpiony dławikami ferrytowymi zapiętymi na linii zasilającej.

Dławiki należy umieszczać jak najbliżej anteny. Im więcej dławików tym lepiej :).





Tak teraz układ anteny i kabla widzi NanoVna:
